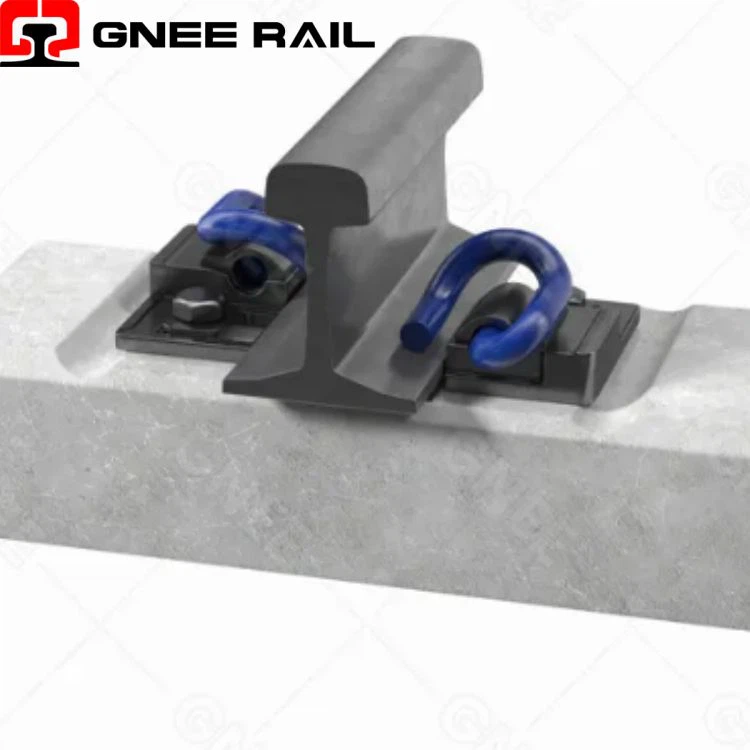

Sistema di fissaggio a clip di tipo I/II/III

I sistemi di fissaggio ferroviario di Tipo I, II e III sono componenti chiave dei binari ferroviari, ciascuno con caratteristiche strutturali e scenari applicativi distinti:

Tipo Iè un dispositivo di fissaggio imbullonato con spallamento composto da fermagli elastici, punte a spirale, ecc., adatto per ferrovie con giunti passeggeri-merci.

Tipo IIpresenta inoltre un design imbullonato e con spalle, in cui ciascuna clip elastica fornisce una forza di bloccaggio di 10 kN per resistere meglio alle forze operative del treno.

Tipo IIIadotta un design senza spallamenti e senza bulloni, regolando il calibro modificando i blocchetti di riscontro isolati. Grazie all'elevata forza di serraggio ed elasticità, è comunemente utilizzato nelle ferrovie ad alta-velocità e in altre linee che richiedono una rigorosa stabilità del binario.

Questi tre sistemi garantiscono collettivamente operazioni sicure in diversi scenari ferroviari.



Sistema di fissaggio ferroviario



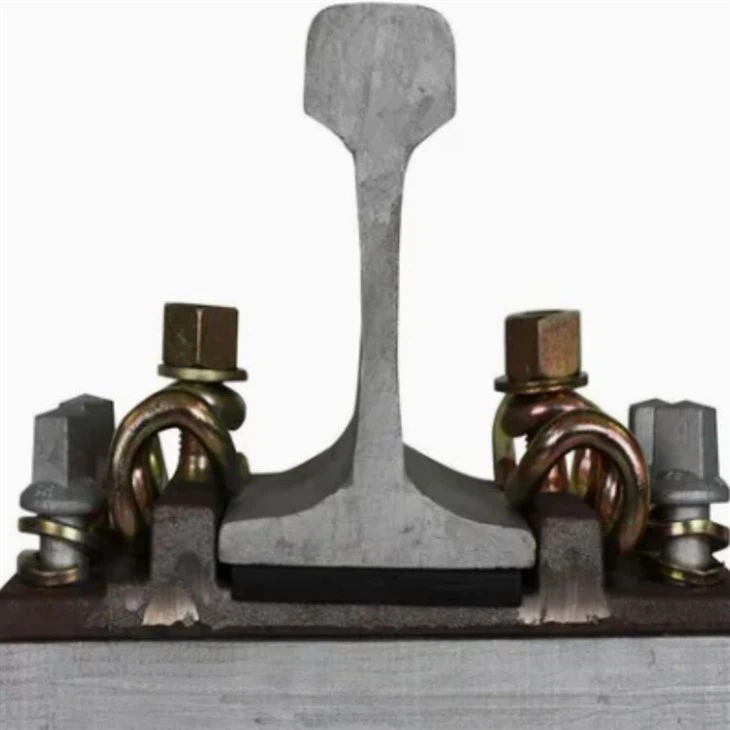

Sistema di fissaggio di tipo I

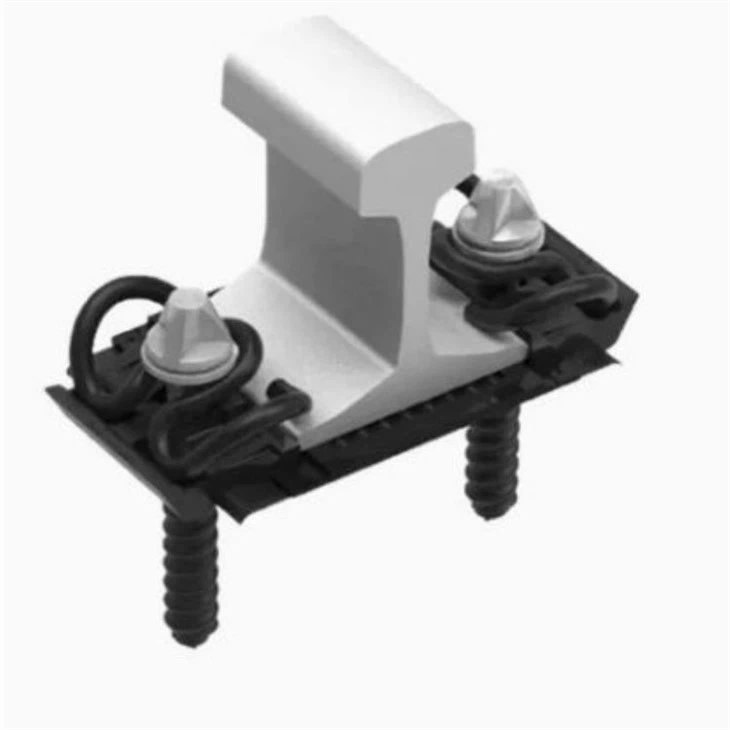

Sistema di fissaggio di tipo iI

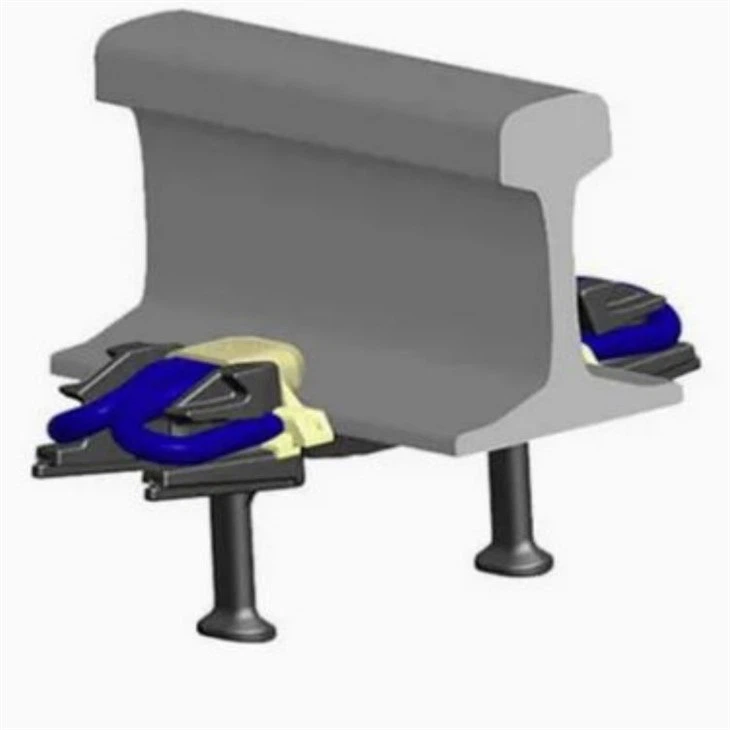

Sistema di fissaggio di tipo III

Con una struttura imbullonata e con spalle, utilizza clip elastiche a forma di ω- (divise in Tipo A e B) e regola il calibro tramite fermi del calibro. Ciascuna clip elastica fornisce una forza di serraggio di circa 8 kN (per rotaie da 50 kg/m), adatta per le ferrovie con giunti passeggeri-merci. Nonostante la struttura semplice e la facilità di installazione, la durevolezza della forza di serraggio e la resistenza alla fatica sono deboli e limitano le prestazioni in scenari ad alta-velocità o-con trasporto pesante.

Anche il design imbullonato e con spallamento aumenta la forza di serraggio della clip elastica a 10 kN per clip con una corsa di 10 mm. La rigidità statica del sotto{3}}pattino ferroviario è di 55–80 kN/mm nelle sezioni standard e di 40–60 kN/mm nelle sezioni articolate, offrendo una migliore resistenza alle vibrazioni per adattarsi ai carichi dei treni più elevati. Comunemente utilizzato nelle linee ferroviarie senza soluzione di continuità da 60 kg/m, si applica per accelerare-le ferrovie convenzionali e alcune ferrovie ad alta-velocità.

Caratterizzato da una struttura senza spallamenti e senza bulloni, regola lo scartamento tramite blocchetti di riscontro isolati (intervallo di regolazione: da -8 a +4 mm). Con un'elevata forza di serraggio ed elasticità, la rigidità statica del cuscinetto sotto il binario è di 21–26 kN/mm. La rimozione della spalla riduce l'espansione dello scartamento e il carico di lavoro di manutenzione, rendendolo adatto per ferrovie ad alta velocità e binari con curve ad ampio raggio, particolarmente vantaggioso in scenari che richiedono una rigorosa stabilità del binario.



Altri sistemi di fissaggio per binari di cui potresti aver bisogno

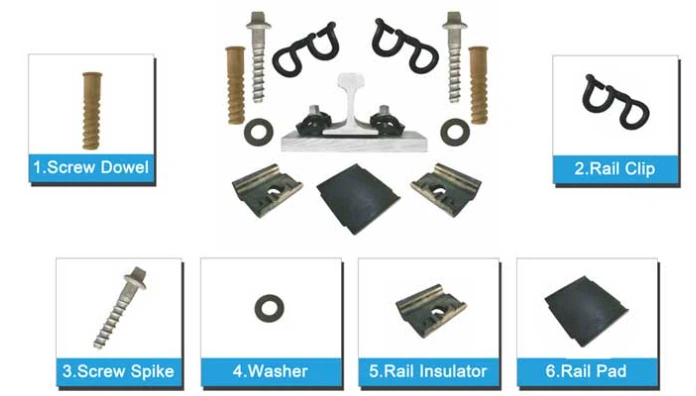

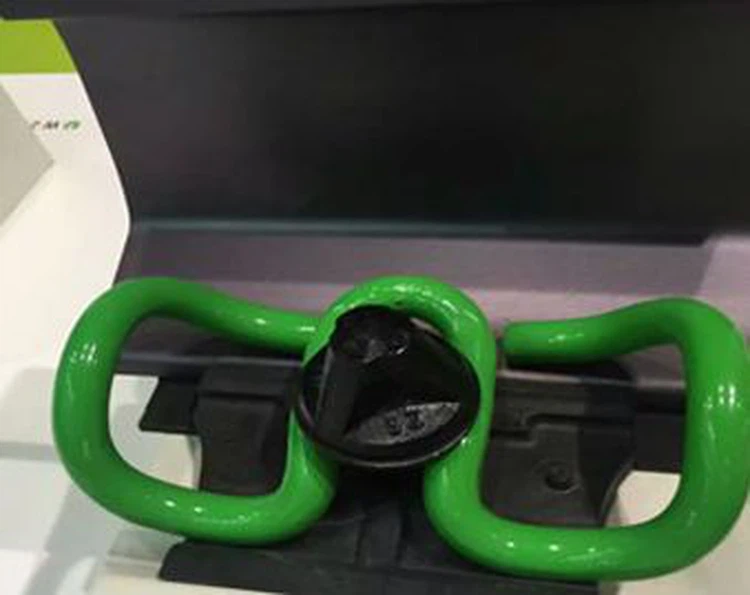

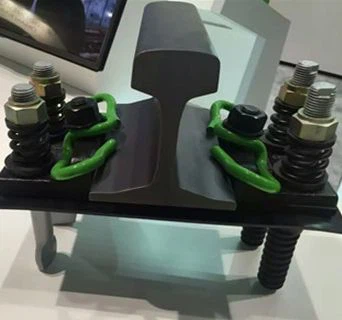

sistema di fissaggio skl

vedere di più

sistema di fissaggio nabla

vedere di più

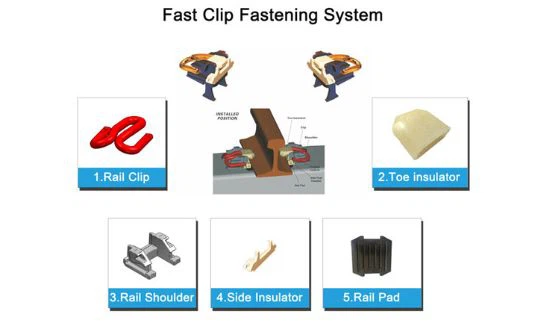

sistema di fissaggio rapido
