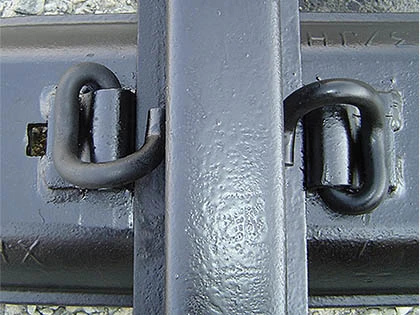

Sistema di fissaggio ferroviario E Clip
Il sistema di fissaggio ferroviario E Clip è un metodo ampiamente utilizzato e affidabile per fissare le rotaie alla loro base nei sistemi di binari ferroviari, garantendo stabilità e sicurezza nelle operazioni ferroviarie. GNEE Rail è un fornitore affidabile e professionale di sistemi di fissaggio ferroviario, offriamo un'ampia gamma di sistemi di fissaggio ferroviario come il sistema di fissaggio ferroviario E Clip, il sistema di fissaggio Rail Spike, il sistema di fissaggio Type IV, il sistema di fissaggio Rail SKL, ecc.
Componenti del sistema di fissaggio ferroviario E Clip
I seguenti componenti del sistema di fissaggio delle rotaie con clip E lavorano insieme per garantire la stabilità, la durata e le prestazioni dei binari ferroviari:
Clip elastiche: fissano la rotaia e assorbono urti e vibrazioni.
Piastre di serraggio: distribuiscono uniformemente il carico e stabilizzano la rotaia.
Elementi di fissaggio: bulloni e dadi resistenti tengono tutto saldamente insieme.
Cuscinetti in gomma: assorbono le vibrazioni e riducono il rumore per prestazioni migliori in pista.
Specifiche dei componenti del sistema di fissaggio della rotaia E Clip
|
Quantità |
Componente | Tipo |
| 1 | Fermaglio per rotaia | E1809, E2052, E1804, E2055, E2005, E2006 |
| 2 | Inserto di fusione | Secondo il disegno del cliente |
| 3 | Isolatore ferroviario | Secondo il disegno del cliente |
| 4 | Pattino ferroviario | Secondo il disegno del cliente |
Specifiche del sistema di fissaggio E-Clip
|
Articolo incluso |
Quantità |
Materiale |
Misurare |
Osservazione |
|
E-clip |
2 |
60Si2MnA, 60Si2CrA |
Diametro 16 mm, 18 mm o 20 mm (E1809, E2006, E2007, E2009, ecc.) |
Durezza: 44-48HRC |
|
Carico sulla punta: Diametro 16 mm: 500-700 kgf; Diametro 18 mm: 750-900 kgf; Diametro 20 mm: 1100-1400 kgf |
||||
|
Durata della fatica: 5 milioni di cicli senza rotture |
||||
|
Normativa: DIN17221, BS970, GB/T1222 |
||||
|
Spalla |
2 |
QT500-7, QT450-10 |
Per UIC54, UIC60, 115RE, BS80lbs, BS100lbs, rotaia da 50 kg, rotaia da 60 kg, ecc. |
Nota: la durezza dell'E-clip è 44-48HRC; il carico di punta per l'E-clip è 500-700kgf (diametro 16 mm); 750-900kgf (diametro 18 mm); 1100-1400kgf (diametro 20 mm); la durata della fatica dell'E-clip è di 5 milioni di cicli senza rottura E-clip qualificato DIN17221, BS970, GB/T1222 |
|
Pattino ferroviario |
1 |
HDPE, gomma o EVA |
||
|
Isolante |
2 |
Nylon rinforzato 66 (PA66) |
