Il sistema di fissaggio ferroviario è una parte essenziale della struttura della pista ferroviaria, composta da vari dispositivi di fissaggio (materiali OTM). La sua funzione principale è quella di fissare saldamente la rotaia sul dormiente o la lastra di binario per garantire la stabilità della pista. I sistemi di fissaggio possono essere classificati in diversi tipi in base alla progettazione della traccia, agli scenari di applicazione e al materiale e sono dotati di componenti diversi. I sistemi di fissaggio ferroviario più comuni includono ilSistema di fissaggio della clip elastico IV, Sistema di fissaggio a clip elastica, Sistema di fissaggio WJ-7, ESistema di fissaggio WJ-8.
Sistema di fissaggio della binario di tensione
Componenti del sistema di fissaggio della barra elastica IV
Il eSistema di fissaggio di clip lastico IVè costituito da barre elastiche, blocchi di indicatore isolante, cuscinetti da binario in gomma e spalle di ferro incorporate.
| Numero di parti per ciascun set di clip ferroviario IV di fissaggio | |||||
| Articolo n. | Nome | QTY/SET (PCS) | Materiale | Massa o volume | Osservazione |
| 1 | Clip di primavera G4 | 2 | 60SI2MNA | 1,60 kg | Utilizzato nelle aree generali |
| Ja Spring Clip | 1,26 kg | Utilizzato sui giunti ferroviari | |||
| JB Spring Clip | 1,28 kg | ||||
| 2 | Spalla del binario TZ4 | 2 | QT450-10 | 2,80 kg | |
| 3 | Isolatore ferroviario G4 | 2 | PA66 | 107.3cm3 | Utilizzato nelle aree generali |
| Isolatore ferroviario G4J | 2 | 91.4cm3 | Utilizzato sui giunti ferroviari | ||
| 4 | Pad di gomma RP4 | 1 | Gomma naturale o sintetica | 250 cm3 | |
Procedura di installazione
L'installazione del sistema di fissaggio della barra elastica IV deve seguire rigorosamente le procedure standard, poiché ogni fase influisce direttamente sulla qualità della traccia e sulla sicurezza delle operazioni del treno.

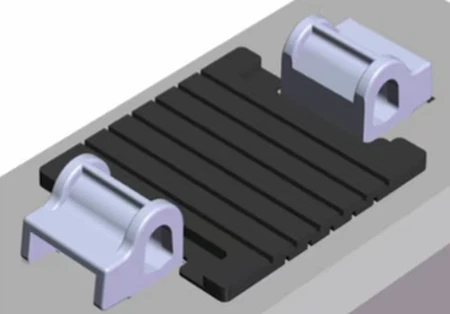

Posizionare la pastiglia di gomma:ILpad di gommaDovrebbe essere posizionato senza intoppi e precisamente sulla scanalatura del cuscinetto della lastra o del sonno. Durante l'installazione, la linea centrale del cuscinetto di gomma deve allinearsi esattamente con la linea centrale della scanalatura. Il pad e la scanalatura devono adattarsi saldamente, senza spazi vuoti, deformazione o spostamento.
Posizionare il binario:Pulisci lo sporco dalla superla superiore e inferiore della base di rotaia in acciaio, quindi posiziona il binario costantemente al centro del cuscinetto di gomma.

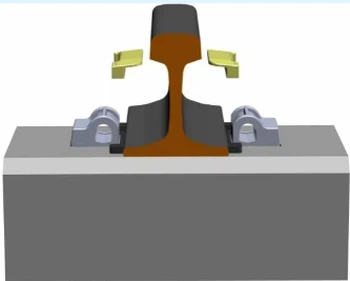

Installazione di blocchi di misurazione isolante:Il blocco di calibro n. . 9 deve essere posizionato sul lato esterno del binario e il blocco di calibro no . 11 sul lato interno. Le orecchie dei blocchi di calibro devono bloccare sulle spalle di ferro incorporate. Se le tolleranze di produzione di binari, traversine o blocchi di indicatore provocano un indicatore improprio o impediscono ai blocchi di adattarsi in posizione, le regolazioni o le sostituzioni dovrebbero essere effettuate di conseguenza.
Posizionando la clip a molla:L'arto centrale della clip elastica deve essere inserito correttamente nel foro, piatto e verticale, senza inclinare. Non deve essere premuto troppo strettamente o lasciare un gioco eccessivo.
Particolare attenzione dovrebbe essere prestata durante l'installazione: evitare di forzare o tirare la barra elastica, applicare una forza adeguata e assicurarsi che il fulcro e il punto di applicazione siano corretti.
GNEE Rail fornisce vari sistemi di fissaggio ferroviario, inclusi i sistemi di tipo VI/tipo VIII/WJ -} 12 per pesanti - raggio delle ferrovie e sistemi di fissaggio ferroviario di tipo I/II/III per linee di fucile per passeggeri miste. Offriamo anche elementi di fissaggio ferroviari individuali come clip elastici, piastre per binari, cuscinetti da binario, punte a vite, picchi per cani, Ancoraggi ferroviari, componenti dell'interruttore ferroviario, piastre di pesce, bulloni e noci e altro ancora.Contatta GneePer ulteriori informazioni sul prodotto.
