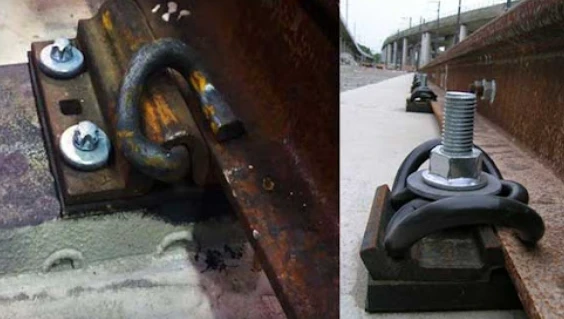

Clip per binario viene solitamente utilizzato in ambito ferroviario per fissare le rotaie in acciaio. Viene generalmente utilizzato con altri elementi di fissaggio per binari, come picchetti, piastre di ancoraggio, cuscinetti per binari, ecc. La clip per binari funziona bene ed è considerata l'elemento di fissaggio più utile che può garantire che i binari non si muovano, si pieghino o si deformino. La speciale struttura della clip elastica del binario fa sì che assorba l'impatto e scuota il passaggio dei veicoli.
Tipi di clip elastiche per binari
A causa dei diversi usi e applicazioni, i fermagli per binari possono essere classificati in molti tipi, come fermagli per binari di tipo E-, fermagli per binari SKL, fermagli per binari Nabla, fermagli per binari Deenik, fermagli per gru.
E-digita Clip per binario
La clip per binario di tipo E- può fornire un allineamento duraturo in grado di proteggere il binario in acciaio e i dispositivi di fissaggio dall'alta pressione. Il materiale della clip è l'acciaio per molle che rende la clip estremamente resistente. Esistono molti tipi di clip elettroniche: E1609, E1809, E1817, E2007, E2009, E2055, ecc.
Clip per binario SKL
Clip SKL, chiamata anche clip di tensione SKL, include molti tipi come SKL1, SKL3, SKL12, SKL14, SKL75.
Clip per binario Nabla
Il sistema di fissaggio delle rotaie Nabla è generalmente utilizzato nei sistemi di fissaggio delle rotaie. Il materiale della clip nabla è 60Si2MnA e la superficie può essere verniciata in base alle esigenze del cliente.
Clip per binario Deenik
La clip per binario Deenik viene utilizzata principalmente su traversine di cemento ed è diffusa in Sud America.
Clip per binario della gru
Clip per binario della gruviene utilizzato principalmente nelle rotaie delle gru per fissare le rotaie in acciaio e solitamente viene utilizzato con la piastra di base.
| Modello | Diametro | Peso | Materiale |
| Tipo III | Ø18 | 0,80 kg/pz | 60Si2MnA |
| E1609 | Ø16 | 0,43 kg/pz | 60Si2MnA |
| E1809 | Ø20 | 0,61 kg/pz | 60Si2MnA |
| E1813 | Ø18 | 0,62 kg/pz | 60Si2MnA |
| E2001 | Ø20 | 0,80 kg/pz | 60Si2MnA |
| E2007 | Ø20 | 0,80 kg/pz | 60Si2MnA |
| E2009 | Ø20 | 0,80 kg/pz | 60Si2MnA |
| E2039 | Ø20 | 0,80 kg/pz | 60Si2MnA |
| E2055 | Ø20 | 0,80 kg/pz | 60Si2MnA |
| E2056 | Ø20 | 0,80 kg/pz | 60Si2MnA |
| E2063 | Ø20 | 0,80 kg/pz | 60Si2MnA |
| Clip per binario PR85 | Ø13 | 0,25 kg/pz | 60Si2MnA |
| PR309A | Ø19 | 0,85 kg/pz | 60Si2MnA |
| PR401 | Ø20 | 0,97 kg/pz | 60Si2MnA |
| PR415 | Ø20 | 0,95 kg/pz | 60Si2MnA |
| PR601A | Ø20 | 1,03 kg/pz | 38Si7 |
| SKL 1 | Ø13 | 0,48 kg/pz | 60Si2CrA |
| SKL 3 | Ø13 | 0,48 kg/pz | 60Si2CrA |
| SKL 12 | Ø13 | 0,53 kg/pz | 38Si7 |
| SKL 14 | Ø13 | 0,53 kg/pz | 60Si2MnA |
| Clip per binario speciale | Ø13 | 0,48 kg/pz | 60Si2MnA |
| Clip ferroviaria russa | Ø18 | 0,58 kg/pz | 60Si2MnA |
| Deenik Clip | Ø25 | 0,49-0,68 kg/pz | 60Si2MnA |
| Anti singolo- | Ø20 | 0,25 kg/pz | 60Si2MnA |
| Furto |
In qualità di produttore professionale di clip per binari,GUIDA GNEEha una capacità produttiva di 5.000.000 di pezzi al mese con tecnologia avanzata e strutture moderne. Possiamo produrre diversi tipi di fermagli per binari in base alle esigenze dei clienti.
Come scegliere la clip per binario giusta?
Per scegliere la clip per binario giusta, selezionare la dimensione appropriata per il binario, determinare la capacità di carico necessaria in base alle forze dell'applicazione e scegliere il materiale corretto per l'ambiente. È inoltre necessario scegliere tra diversi stili, ad esempio imbullonati o saldati, in base a fattori quali comodità di installazione, resistenza e costo.
Fattori chiave per la selezione
- Misurare:Assicurarsi che la clip sia della dimensione corretta per il profilo di binario specifico utilizzato. Per alcune applicazioni, come le ringhiere in vetro, una dimensione errata può far sì che il vetro sia troppo largo o troppo stretto, con il rischio di rottura. Per i fermagli per binari, ciò significa anche garantire che le dimensioni fisiche del fermaglio siano compatibili con la larghezza del piede del binario.
- Capacità di carico:Valutare le forze verticali e orizzontali (carico laterale) che la clip dovrà gestire. Ad esempio, una clip dovrebbe essere sufficientemente resistente da trasferire le forze laterali applicate ad essa da una ruota.
- Materiale:Il materiale deve essere adatto all'ambiente operativo per prevenire problemi come fratture da stress, fatica o corrosione. Cerca funzionalità come trattamenti conservativi (come la zincatura) per condizioni difficili e considera materiali resistenti all'usura-per una maggiore durata.
Applicazione e stile
- Bullonato vs. saldato:Le clip imbullonate sono spesso più pratiche ed economiche-economiche, mentre le clip saldate possono fornire un'installazione più resistente.
- Moderno vs tradizionale:I sistemi moderni utilizzano spesso clip progettati per applicazioni specifiche, come binari ad alta-velocità o per-trasporto pesante, che possono offrire maggiore stabilità e un'installazione più rapida.
- Caratteristiche specifiche:Alcune clip hanno geometrie uniche per una migliore distribuzione dello stress, elevata elasticità o riduzione delle vibrazioni e del rumore, che le rendono adatte a scenari particolari.
